Piezas para intercambiador de calor de placas

Tubos/Canales
Los intercambiadores de calor constan de una red de tubos o canales por los que fluye el fluido. Estos tubos o canales proporcionan una vía para que los fluidos intercambien calor. Pueden ser rectos o enrollados, según el diseño del intercambiador de calor.

Carcasa/Carcasa
La carcasa o carcasa encierra los tubos o canales y proporciona soporte estructural al intercambiador de calor. También sirve como cámara para contener uno de los fluidos, conocido como lado de la carcasa.

Hojas de tubo/encabezado
Las láminas de tubos son placas de metal que sostienen y mantienen los tubos o canales en su lugar. Sellan los extremos de los tubos y evitan fugas de líquido. En algunos diseños, puede haber un cabezal de entrada y salida conectado a las placas de tubos para facilitar la distribución de fluido.

Entradas y salidas de fluidos
Los intercambiadores de calor tienen entradas y salidas separadas para cada fluido. Estos puertos permiten la entrada y salida de los fluidos dentro y fuera del intercambiador de calor. Los fluidos pueden fluir en configuraciones en paralelo o en contracorriente, dependiendo de las características de transferencia de calor deseadas.

Deflectores/Aletas
Se utilizan deflectores o aletas para mejorar la transferencia de calor al aumentar la superficie disponible para el intercambio de calor. Por lo general, están unidos a los tubos o paredes del canal. Las aletas pueden ser placas sólidas o superficies extendidas, como diseños corrugados o en espiral, que promueven una mejor transferencia de calor entre los fluidos.

Pasar particiones/divisores
En algunos intercambiadores de calor, se instalan particiones de paso o divisores para guiar el flujo de fluido. Separan el lado de la carcasa en múltiples compartimentos o canales, asegurando una distribución adecuada del flujo y evitando cortocircuitos del fluido.

Superficie de transferencia de calor
La superficie de transferencia de calor se refiere al área donde se produce el intercambio de energía térmica entre los fluidos. Normalmente es la superficie interior de los tubos o canales. Cuanto mayor sea la superficie de transferencia de calor, más eficiente será el proceso de intercambio de calor.

Turbuladores
Algunos intercambiadores de calor emplean componentes adicionales, como turbuladores dentro de los tubos. Los turbuladores interrumpen el flujo de fluido para mejorar las tasas de mezcla y transferencia de calor.

Aislamiento y Revestimiento
En determinadas aplicaciones, los intercambiadores de calor pueden estar aislados para minimizar la pérdida de calor o mantener el control de la temperatura. Se utilizan materiales aislantes, como mantas o revestimientos térmicos, para reducir la transferencia de calor a través de la carcasa u otras superficies externas.

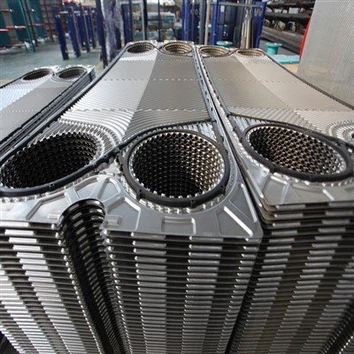

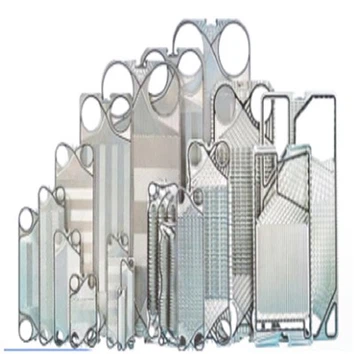

Superficie de transferencia de calor de la placa
Además de tubos o canales, algunos intercambiadores de calor utilizan estructuras similares a placas como superficie de transferencia de calor. Estas placas pueden tener superficies extendidas o aletas para aumentar el área de transferencia de calor y mejorar la eficiencia.

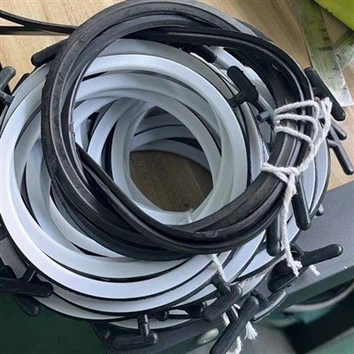

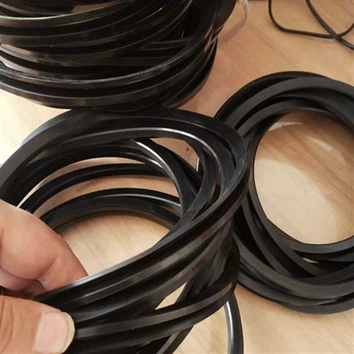

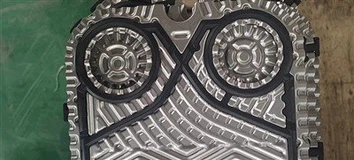

Juntas/sellos
Se utilizan juntas o sellos para garantizar una conexión hermética y sin fugas entre los distintos componentes del intercambiador de calor, como placas de tubos, cabezales o bridas. Ayudan a mantener la separación entre los fluidos y previenen la contaminación cruzada.

Boquillas/Bridas
Los intercambiadores de calor tienen aberturas o boquillas con bridas para conectar sistemas de tuberías externos. Estas boquillas proporcionan puntos de acceso para la entrada y salida de fluidos, así como conexiones para equipos adicionales como bombas, válvulas o sensores de temperatura.

Válvulas de derivación
Algunos intercambiadores de calor pueden incluir válvulas de derivación que permiten que una porción controlada del fluido pase por alto el intercambiador de calor. Las válvulas de derivación son útiles para regular la tasa de transferencia de calor o para fines de mantenimiento del sistema.

Distribuidores y Coleccionistas
En los intercambiadores de calor grandes, se utilizan distribuidores y colectores para distribuir uniformemente el fluido a través de los tubos o canales y para recolectar el fluido de múltiples tubos o canales nuevamente a una salida común. Estos componentes garantizan una distribución adecuada del flujo y maximizan la eficiencia de la transferencia de calor.

Mirillas
Las mirillas o ventanas son secciones transparentes en la carcasa o tubería del intercambiador de calor que permiten la inspección visual del flujo de fluido, el nivel o cualquier problema potencial como suciedad u obstrucciones.

Válvulas de drenaje
Los intercambiadores de calor están equipados con válvulas de drenaje para eliminar el condensado, sedimentos u otras impurezas acumuladas. Las válvulas de drenaje facilitan el mantenimiento, previenen la corrosión y mantienen una eficiencia óptima de transferencia de calor.

Sensores de presión y temperatura
Los intercambiadores de calor pueden incluir sensores de presión y temperatura en varios puntos para monitorear las condiciones de operación y garantizar un funcionamiento seguro y eficiente. Estos sensores proporcionan retroalimentación para el control de procesos y pueden conectarse a un sistema de control.

Compuertas de derivación
En algunos intercambiadores de calor, particularmente en los intercambiadores de calor aire-aire o en los sistemas HVAC, se utilizan compuertas de derivación para controlar el flujo de aire a través del intercambiador de calor. Estas compuertas regulan la cantidad de calor transferido, dependiendo de la temperatura deseada o la calidad del aire.
